Reaktor vzduchového jadra je typ harmonického filtra. Pri úrovniach stredného a vysokého napätia sú harmonické filtre všeobecne navrhnuté, špecifikované a vyrobené pomocou reaktorov železných jadier alebo reaktorov vzduchového jadra. Za normálnych okolností je potrebné napätie systému prenosu a distribúcie udržiavať v prísnom rozsahu. Avšak z dôvodu kapacitných charakteristík výkonovej mriežky sa napätie počas prevádzky zvýši. Preto je hodný reaktor vzduchového jadra.
Tento príspevok poskytuje užitočné informácie o reaktore vzduchového jadra a rôznych návrhoch na údržbu. Dúfam, že v procese neskoršieho používania môžete mať dokonalý zážitok. Vykopajte príspevok teraz!
1. Čo je to reaktor?
2. Čo sú hlavné parametre pre reaktory?
3. Čo je reaktor vzduchového jadra?
4. Aké sú aplikácie pre reaktor vzduchového jadra?
5. Aké sú kľúčové výhody reaktora vzduchového jadra?
6. Aké sú nevýhody reaktora vzduchového jadra?
7. Aké sú návrhy reaktora vzduchového jadra?
8. Aké sú typy reaktora vzduchového jadra?
9. Aké sú pracovné podmienky reaktora vzduchového jadra?
10. Aké sú príslušenstvo pre reaktor vzduchového jadra?
11. Aké sú operácie pred použitím reaktora vzduchového jadra?
12. Čo sú tipy na údržbu pre reaktor vzduchového jadra?
Čo je to z hľadiska reaktora: LTEC
Reaktor je pasívny dvojkonný elektrický komponent. Nazýva sa tiež líniový reaktor alebo tlmivka. Keď cez ňu preteká prúd, ukladá elektrickú energiu v magnetickom poli, čím blokuje zmeny prúdu, chráni pred špičkami a prechodnými látkami napätia, stabilizačné napätie a ochranu elektrických zariadení.
Hlavné parametre, ktoré určujú výkon a aplikáciu reaktorov, zahŕňajú:
Indukčnosť (L)
Indukčnosť (L)-s výrobou: elektrická technológia
Indukčnosť predstavuje schopnosť reaktora odolávať zmenám prúdu, zvyčajne v Henry (H). Jeho hodnota sa vo všeobecnosti líši od mikrohérie (uh) po milihenry (MH). Priemyselné reaktory sú dokonca v Henry. Hodnota indukčnosti reaktora vo všeobecnosti závisí od počtu zákrut, materiálu jadra a geometrie.
Menovité prúd (i)
Hodnotený prúd (i)-sourcred: kebamerica
Menovaný prúd sa vzťahuje na maximálny kontinuálny prúd, ktorý reaktor vydrží bez prehriatia. Zahŕňa hlavne vrchol/prepätný prúd, to znamená maximálny krátkodobý prúd pred saturáciou alebo poškodením.
DC rezistencia (DCR)
DC Resistance (DCR)-surced: ResearchGate
Odpor DC sa týka prirodzeného odporu vinutia reaktora, zvyčajne v ohmoch (co). Je náchylný na stratu energie (strata I²R) a zahrievanie zariadenia.
Nasýtenie
Nasýtenie prúdu: Sstatické
Nasýtený prúd sa vzťahuje na úroveň prúdu, keď materiál jadra dosiahne saturáciu. Spôsobuje prudký pokles indukčnosti. A kľúčovou úlohou je vyhnúť sa strate induktívnych charakteristík vo vysokých súčasných aplikáciách.
Kvalitný faktor (Q)
Kvalitný faktor (q)-obchodovaný: AllelCoelec
Faktor kvality je pomer indukčnej reaktivity k rezistencii (R) pri danej frekvencii. Čím vyššia je hodnota faktora kvality, tým nižšia je strata energie.
Seba-rezonančná frekvencia (SRF)
Self-rezonančná frekvencia (SRF) -Syrced: všetkoRF
Frekvencia sebaobesonančnej frekvencie sa týka frekvencie, pri ktorej indukčnosť reaktora rezonuje s parazitickou kapacitou. Keď prúd presahuje sebesonančnú frekvenciu, reaktor sa správa ako kondenzátor.
Základný materiál
Základné materiály: ResearchGate
Materiál jadra reaktora sa dá rozdeliť na vzduchové jadro, feritové jadro, jadro prášku železa a laminovanú kremíkovú oceľ. Vzduchové jadro sa netýka jadra (nízka indukčnosť, žiadna saturácia, ktorá sa používa pre vysokofrekvenčné aplikácie). Feritové jadro sa vzťahuje na vysokú priepustnosť, vhodnú pre vysokofrekvenčné induktory. Jadro prášku železa sa všeobecne používa pre energetické induktory so strednou saturáciou. Laminovaná kremíková oceľ sa všeobecne používa pre nízkofrekvenčné výkonové reaktory (napríklad líniové reaktory).
Zvýšenie teploty a tepelné vlastnosti
Zvýšenie teploty a tepelné charakteristiky sa týkajú maximálnej prevádzkovej teploty. Je obmedzený hlavne izoláciou a základnými materiálmi. Tepelný odpor (stupeň /W) sa vzťahuje na rýchlosť rozptylu tepla.
Izolácia a hodnotenie napätia
Izolácia a hodnotenie napätia: Sstatic
Hodnotenie napätia je maximálne napätie, ktoré reaktor vydrží. Trieda izolácie určuje tepelný odpor zariadenia (napr. Trieda B, F, H).
Frekvenčný rozsah
Frekvenčný rozsah sa týka prevádzkovej frekvencie zariadenia. Reaktory fungujú inak pri nízkych a vysokých frekvenciách.
Reaktory, tiež známe ako induktory vzduchového jadra, sú induktívnou zložkou. Nemajú žiadne magnetické jadro a spoliehajú sa výlučne na sebainduktívnosť vinutí cievok vo voľnom vzduchu (a niekedy aj nemagnetickej podpornej štruktúre).
Hlavné vlastnosti reaktorov vzduchového jadra sú:
Žiadne magnetické jadro
Žiadne magnetické jadro: Wikimedia
Na rozdiel od reaktorov železného jadra, reaktory vzduchového jadra nepoužívajú pri svojej konštrukcii magnetické materiály. Na štrukturálnu podporu vo všeobecnosti používajú vzduchové alebo nemagnetické materiály, ako sú plast, keramika alebo sklolaminát.
Lineárna indukčnosť
Dizajn bez zákulisia umožňuje, aby indukčnosť zostala stabilná aj pri vysokých prúdoch. Tento dizajn je ideálny pre vysoko prúdové alebo vysokofrekvenčné aplikácie.
Nízke straty pri vysokých frekvenciách
Nedostatok strát jadra je ideálny pre RF a vysokofrekvenčné obvody.
Nízke hodnoty indukčnosti
Nízke hodnoty indukčnosti Získané: AllaboutCircuits
Reaktory vzduchového jadra vo všeobecnosti ponúkajú nižšie hodnoty indukčnosti ako reaktory železného jadra. Na dosiahnutie porovnateľných hodnôt indukčnosti s reaktormi jadra železa však vyžaduje viac zákrut alebo väčších cievok.
Žiadna hysteréza ani vírivé prúdové straty
Žiadna hysteréza alebo vírivý prúdový strata: MotionControlips
Pretože neexistuje žiadny feromagnetický materiál, reaktory vzduchového jadra majú veľmi nízke straty, čo zvyšuje účinnosť vo vysokofrekvenčných aplikáciách.
Vysoká sebesonančná frekvencia (SRF)
V dôsledku nízkej parazitickej kapacity môžu reaktory vzduchového jadra fungovať vo veľmi vysokofrekvenčnom rozmedzí.
Z funkčného hľadiska je rozsah aplikácie Aire Core reaktor::
Súčasné obmedzenie
Aktuálne obmedzenie: NextPCB
Reaktor vzduchového jadra môže byť pripojený v sérii s prenosovými vedeniami alebo podávačmi pre obmedzenie prúdu a ochranu obvodov. V prípade skratu alebo poruchy v systéme môže chrániť celý systém.
Uzemnenie neutrálneho bodu
Uzemnenie neutrálneho bodu: Zandz
Reaktor vzduchového jadra sa môže použiť na uzemnenie neutrálnych bodov trojfázových výkonových sietí. Môže obmedziť prúd, keď dôjde k poruche medzi fázovým vedením a pozemným vedením.
Harmonické filtrovanie
Harmonické filtrovanie zložené: ScienceDirect
Keď sú v prevádzke veľké indukčné motory, je výkonová mriežka náchylná na skreslenie a harmonické. Reaktory vzduchového jadra môžu filtrovať alebo eliminovať harmonické, poruchy systému riadiaceho systému, znižujú straty a zlepšiť výkonovú účinnosť systému.
Z aplikačného priemyslu a systému sa môžu reaktory vzduchového jadra použiť pre:
RF obvody a anténne systémy

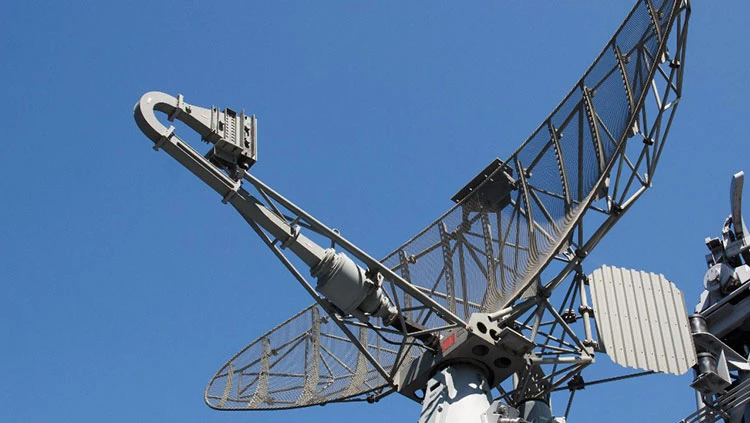

RF obvody a anténne systémy Zistené: Toyon
Reaktory vzduchového jadra sa používajú na ladenie obvodov, filtrov a zodpovednosti impedancie (v dôsledku vysokej frekvencie samoprezonancie).
Vysokofrekvenčná elektronika
Vysokofrekvenčná elektronická elektronika: NWL
Reaktory vzduchového jadra sa môžu používať vo vysokofrekvenčnej elektronike na prepínanie napájacích zdrojov (SMP), rezonančných konvertorov a cievok Tesla.
Energetické systémy
Energetické systémy: ResearchGate
Reaktory vzduchového jadra sa môžu použiť v energetických systémoch na obmedzenie poruchových prúdov a filtrovanie harmonických.
Lekárske a vedecké vybavenie
Lekárske a vedecké vybavenie: Sanmedicalsupply
Môže sa tiež použiť v MRI strojoch, indukčných ohrievačoch a experimentoch s vysokým napätím.
Spracovanie zvuku a signálu
Air Core reaktor sa môže použiť aj v systémoch špičkových zvukových crossoverových systémov, ktoré sú vhodné na spracovanie zvuku a signálu.
Aké sú kľúčové výhody reaktora Air Core: ADP
Reaktor Air Core je veľmi nákladovo efektívne riešenie pre kompenzáciu reaktívneho výkonu v systémoch prenosu a distribúcie energie. Medzi jej hlavné výhody patrí:
Vysoká sila
Reaktor vzduchového jadra vydrží vysoké skratové prúdy a vysokú mechanickú pevnosť. A nízky hluk, vhodný pre aplikácie citlivé na hluk.
Nízke požiadavky na údržbu
Reaktor vzduchového jadra má nízke požiadavky na údržbu. Zariadenie je kompaktné a vhodné na inštaláciu v kompaktných oblastiach. Po predbežnom ošetrení povrchu môže odolávať UV a znečisteniu. Nízke požiadavky na údržbu a šetrnejšie k životnému prostrediu.
Hospodársky a efektívny
Vzdušný jadrový reaktor je nainštalovaný v systémovom napätí až do 500 kV a môže byť priamo pripojený k zbernici rozvodne, na konci prenosového vedenia alebo
terciárne vinutie veľkého výkonového transformátora. Táto metóda je ekonomickejšia a efektívnejšia.
Vysoká kvalita a spoľahlivosť
Air Core Reaktor vo všeobecnosti používa prvotriedne materiály a výrobné procesy na zabezpečenie vysokej kvality a spoľahlivosti zariadenia. Zvýšenie teploty a dielektrický dizajn sú konzervatívnejšie, čím sa rozširuje životnosť zariadenia.
Medzi hlavné nevýhody reaktorov vzduchového jadra patrí:
Nízka indukčnosť na veľkosť jednotky
Nízka indukčnosť na jednotku, ktorá je zložená na veľkosti: príklady
V porovnaní s reaktormi železného jadra majú reaktory vzduchového jadra nižšiu indukčnosť na jednotku. Ak je indukčnosť rovnaká ako v železnom jadre, je potrebná väčšia cievka.
Vysoké elektromagnetické rušenie (EMI)
Vysoké elektromagnetické interferencie (EMI)-surcert: Emheater
Ak reaktor vzduchového jadra prijme netienený dizajn, môže vyžarovať viac hluku.
Vysoká mechanická krehkosť
V dôsledku dutej štruktúry reaktory vzduchového jadra zvyčajne vyžadujú štrukturálnu podporu (napr. Epoxidová živica, keramická kostra).
Aké sú návrhy vzduchového jadrového reaktora: Hilkar
Reaktory vzduchového jadra vo všeobecnosti používajú štruktúru zapuzdrenia sklenených vlákien. Jeho vinutia sa skladajú z viacerých izolovaných hliníkových vodičov, ktoré sú mechanicky fixované v sklenených vláknach impregnovaných epoxidovej živici za vzniku valca alebo viac valcových držiakov.
Každý valec je oddelený zvislými rozperami zo sklenených vlákien, čím sa vytvorí chladiaci kanál. Tento konštrukčný návrh môže znížiť inštalačnú stopu.
Existuje veľa typov reaktorov vzduchu, najmä vrátane nasledujúcich:
Rektory
Zoškané skraty: Študijné štúdium
Reaktory na skratovanie vzduchových jadier sú zariadenia špeciálne používané na kompenzáciu bežných prenosových vedení alebo káblov. Za podmienok s nízkym zaťažením umožňujú, aby aktívnejšia prúdová energia pretekala cez systém a znižovala zvýšenie napätia spôsobeného kapacitou prenosovej vedenia, čím sa znižuje straty koróny.
Statické kompenzačné reaktory
Statické varné kompenzačné reaktory Získané: EPRLAB
Reaktory statického varu sú vo všeobecnosti vhodné pre veľké motory alebo iné priemyselné zariadenia s variabilným zaťažením. Používa sa hlavne na zabezpečenie dynamickej stability napätia energie. Medzi jeho typické aplikačné odvetvia patria oceľové mlyny, žeriavy, indukčné sporáky, papierové mlyny, banské spoločnosti atď.
Tlmené reaktory
Tlmené reaktory Zoškané: Teee-skupina
Tlmiace reaktory sa skladajú hlavne z jedného alebo viacerých kondenzátorov v sérii. Môže obmedziť prepätný prúd generovaný počas prevádzky systému a poskytnúť špecifikovanú impedanciu, aby systém vydržal menovité prúdy, ako aj vysokofrekvenčný prietok banky kondenzátora a poruchový prúd, keď je obvod skratka.
Vypúšťacie reaktory
Vypúšťacie reaktory sú typom reaktora v systéme kompenzácie série. Spravidla je spojená v sérii s bankou kondenzátora v prenosovej linke. Jeho hlavnou funkciou je zlepšenie regulácie napätia, zlepšenie stability systému, zvýšenie kapacity prenosového vedenia, zníženie straty energie a ušetrenie nákladov.
Reaktor série Arc Furnace
Arc Furnace Series Reaktor-Sourred: Arya-Transfo
Reaktor série Arc Furnace môže poskytnúť potrebnú korekciu výkonového faktora pre systém a obmedziť extrémne nestabilný prúd a napätie oblúkových pecí.
Reaktor obmedzujúci dvojitý prúd
Dvojitý prúd obmedzujúci reaktorový zorný: Študijný výkon
Reaktor obmedzujúci dvojitý prúd môže generovať vysokú reaktanciu v prípade zlyhania systému a nízku reaktanciu v prípade normálneho systému, ktorý môže vždy udržiavať izoláciu systému.
Rektor
Reaktor na štiepnu fázu prijíma hlavne konštrukciu rozdelenej fázy, ktorý môže systému poskytnúť dostatočnú citlivosť na detekciu porúch obratu na otočenie.

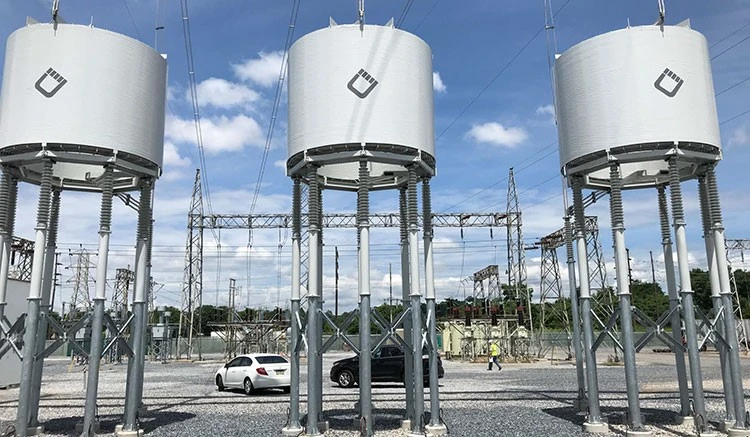

Aké sú pracovné podmienky reaktora vzduchového jadra: Squarespace
Podmienky prostredia, v ktorých je možné používať reaktor vzduchu, sú nasledujúce:
- Miesto použitia je možné používať reaktor s vzduchom, ako aj v interiéri.
- Teplota okolitého rozsahu prevádzkovej teploty reaktora vzduchového jadra je od stupňa -40 do 45 stupňov a môže fungovať normálne a stabilne.
- Nadmorská výška reaktora vzduchového jadra sa musí normálne použiť v nadmorskej výške pod 1 km.
- Maximálna rýchlosť vetra Maximálna rýchlosť vetra v prostredí reaktora vzduchového jadra nepresahuje 35 m/sekundu.
- Relatívna vlhkosť Prostredie relatívnej vlhkosti používané induktorom je menšie alebo rovné 90%.
- Seizmický výkon za normálnych okolností je seizmický výkon reaktora {{0}}. 3G horizontálne a 0,15 g vertikálne.
- Preventívne opatrenia Pri používaní v interiéri nezabudnite venovať pozornosť ventilácii a rozptylu tepla reaktora vzduchu. A umiestnenie inštalácie musí byť čisté, bez škodlivých plynov, pary, vodivých plynov a výbušného prachu atď.
Voliteľné príslušenstvo pre reaktory vzduchu patrí:
Triedenie
Klasifikácia kruhov so zdrojom: CoronaringFactory
Ak potrebujete eliminovať viditeľnú korónu, váš vzduchový jadrový reaktor môže byť vybavený niektorými triediacimi krúžkami vyrobenými z hliníkových trubíc.
Oploty odolné voči vtákom
Ak sa používajú reaktory vzduchového jadra vonku, môžete si vybrať niektoré ploty odolné voči vtákom. Skladá sa hlavne z plastovej sieťoviny vystuženej sklenenou vláknou, ktorá je odolná voči vysokým teplotám a UV lúčom. Na oke sú štvorcové otvory, ktoré zabránia tomu, aby vtáky nepriaznivo ovplyvnili reaktor vzduchu.
Izorátory
Izolátory Zoškané: KvCable
Môžete si vybrať niektoré vysokokvalitné izolátory, ktoré poskytujú potrebnú podporu pre reaktor vzduchu.
Základňa
Základňa vybavená reaktorom vzduchového jadra môže udržiavať magnetickú medzeru a elektrickú medzeru vyžadovanú reaktorom, čím sa minimalizuje induktívna strata.
Puzdro
Podľa požiadaviek na využitie zákazníka vám môžeme poskytnúť škrupinu reaktora.
Pred použitím vzduchového reaktora musíte sledovať nasledujúce operácie:
Skontrolovať pred zapnutím
Zabezpečiť, aby dodávateľský reaktor mohol bezpečne a stabilne fungovať. Pred zapnutím zariadenia musíte vykonať dôkladnú kontrolu, vrátane:
- Kontrola, či sú všetky elektrické spotrebiče správne spojené
- Kontrola všetkých uzemňovacích pripojení a či je obal pripojený
- Kontrola, či sú v cievke cudzie predmety, ktoré môžu brániť vetraniu
- Kontrola, či je reaktor vzduchového jadra pevne stanovený a či existuje nejaká voľnosť
- Kontrola, či medzera medzi živými časťami a časťami uzemnenia kábla spĺňa stanovené normy
- Kontrola, či má škrupina reaktora nejaké poškodenie.
Test uvedenia do prevádzky
Zistenie testov na uvedenie do prevádzky: ECMAG
Pred oficiálnym použitím reaktora musíte vykonať dôkladný test uvedenia do prevádzky. Vyžaduje si to, aby ste na mieste mali stabilný zdroj napájania, a test zahŕňa meranie odporu jednosmerného odporu, indukčnosť frekvencie výkonnosti alebo meranie impedancie. Porovnajte tieto skutočné údaje s konvenčnými hodnotami správy o teste, aby ste kontrolovali presnosť zariadenia.
Aké sú tipy na údržbu pre vzduchové jadrové reaktory: Squarespace
Reaktory vzduchového jadra nevyžadujú údržbu za normálnych prevádzkových podmienok, ale pravidelná údržba a kontrola môžu lepšie stabilizovať stav reaktora. V extrémnych prostrediach môžete prijať nasledujúce opatrenia na zabezpečenie bezpečnej a stabilnej prevádzky reaktora vrátane:
- Skontrolujte, či je izolačná vrstva, lak alebo farba zariadenia zhrdzavená, korodovaná alebo staršia;
- Pravidelne čistite a vysušte miesto a vyčistite prach alebo príslušenstvo na zariadení raz ročne;
- Venujte pozornosť hromadeniu nečistôt na izolátore a podpornej štruktúre a prekážky blokujúce chladiace potrubia;
- Elektrické spojenia sú voľné alebo korodované. Či izolačný povrch vykazuje príznaky prehriatia alebo úniku napätia.
Keďže systém distribúcie energie v modernej spoločnosti postupne vyvíja a dozrieva, požiadavky na bezpečnosť, stabilitu a efektívnosť sa zvyšujú a vyššie. Reaktory vzduchového jadra môžu dobre riadiť prenosové napätie, zlepšiť účinnosť systému a znížiť straty. LTEC je tiež profesionálnym dizajnérom reaktorov, výrobcom a vývozcom vzduchu. Ak máte viac otázok alebo pomoci o tomto type vybavenia, ste vítaní, aby ste sa s nami poradili.
